Descriere
Sisteme de generare O₂
Oxigenul este generat din aer curat, uscat și comprimat, printr-un proces de separare care folosește principiul adsorbției selective. Aerul este trecut printr-un strat de sită moleculară de zeolit, care are o afinitate foarte mare pentru azot. Zeolitul conține un număr infinit de micropori și reține moleculele de azot adsorbite în acești pori.
Procesul tehnologic
- Înainte de a începe acest proces, aerul comprimat trebuie purificat prin îndepărtarea tuturor contaminanților (solide, lichide condensate, vapori de ulei și apă) prin trecerea printr-un prefiltru, filtru de eliminare a uleiului — filtrul de eliminare a uleiului nu este necesar dacă se folosește un compresor fără ulei — și printr-un uscător de aer.
- Aerul uscat și fără ulei provenit de la uscător este stocat într-un rezervor de aer uscat înainte de a intra în sistemul PSA.
- În sistemul PSA (Pressure Swing Adsorption) există două adsorbante umplute cu sită moleculară (ZMS): azotul și orice urme de umiditate sunt adsorbite, iar gazul produs (oxigen uscat) iese și trece către rezervorul de acumulare a oxigenului.
- În sistemul PSA, un adsorbant se află în ciclul de producție în timp ce celălalt este regenerat (desorbat) prin depresurizare. Cele două adsorbante alternează automat între adsorbție și desorbție printr-un temporizator de secvență. Presiunea din adsorbante oscilează între presiunea atmosferică și presiunea de linie — de aici denumirea de Pressure Swing Adsorption (PSA).
Include
- Compresor cu şurub (pe bază de ulei) pentru aer comprimat @ 7,5 bar
- Rezervor aer comprimat (max. 16 bar) cu supapă de golire
- Filtru de linie (WS)
- Filtru de linie (P : 3 µm / — mg/m³)
- Filtru de linie (X : 0.1 µm / 0.1 mg/m³)
- Uscător (tip refrigerant / +3 °C)
- Filtru de linie (Y : 0.1 µm / 0.01 mg/m³)
- Filtru de linie (AC : — µm / 0.003 mg/m³)

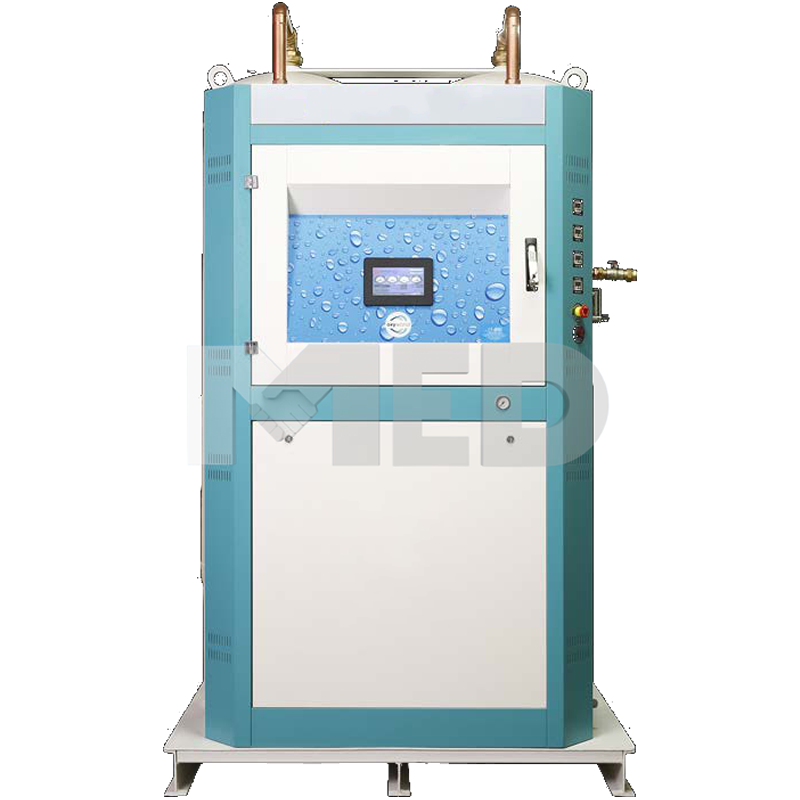

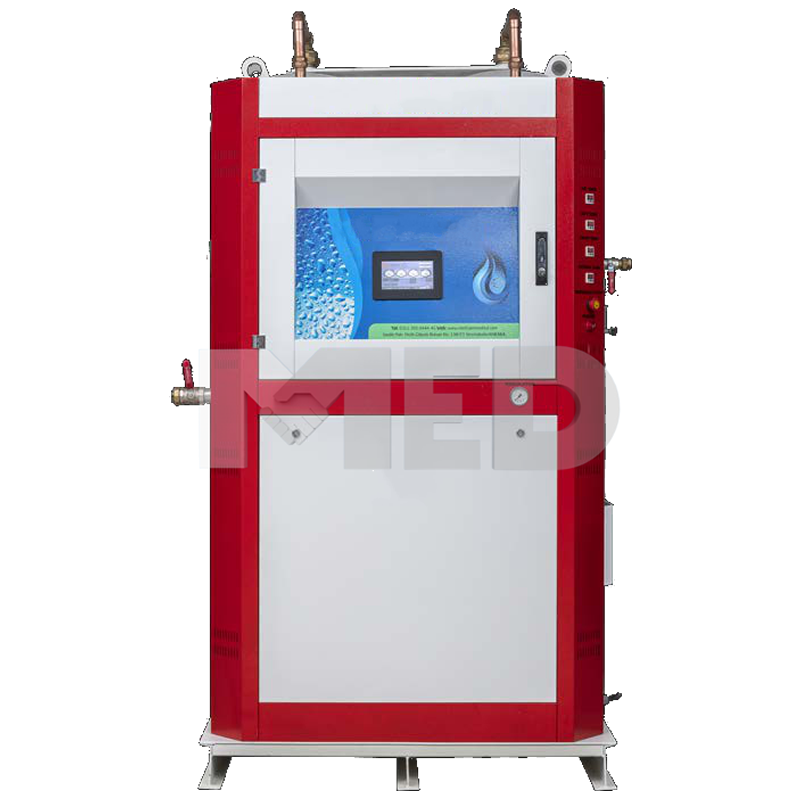

- Generator O₂ (PSA) care include:
- 2 paturi cu sită moleculară
- 1 echipament pneumatic
- 1 echipament electric
- Rezervor galvanizat de stocare O₂ (max. 16 bar)
- Echipamente de racordare / conexiune
(Elementele de mai sus reprezintă componenta standard livrată cu sistemul.)
Echipamente opţionale
- Compresor de înaltă presiune pentru umplerea buteliilor O₂
- Staţie manifold pentru butelii
| Material | Oțel și aluminiu, componente din plastic industrial |
|---|---|
| Culoare | Albastru deschis / gri metalic |
| Tip de sistem | Generator de oxigen PSA (Pressure Swing Adsorption) |
| Număr de coloane adsorbante | 2 |
| Principiu de funcționare | Adsorbție selectivă cu sită moleculară de zeolit |
| Concentrație oxigen | 95 % ± 1 % |
| Presiune de ieșire | 4.5 – 6 bar |
| Temperatura de lucru | +5 °C – +45 °C |
| Debit de oxigen | În funcție de model |
| Consum de aer comprimat | În funcție de capacitate |
| Capacitate rezervor O₂ | 16 bar |
| Aplicații | Spitale, clinici, laboratoare, aplicații industriale |
